UTS3000系列是一款結構 緊湊、性能優異 的便攜式頻譜分析儀，全程數字步進掃描和全數字中頻技術，多項人性化設計讓您的RF測量變得的輕松有效 。具有優于主流便攜式頻譜分析儀的技術指標，適合室內外等測試場合。
主要特點
大頻率范圍9kHz~3GHz
大分辯率帶寬5Hz~3MHz(以1至10連續步進)
3GHz信號發生器,既可作為跟蹤源,也可作國獨立信號源
具備頻率、AM和FM解調、鄰道功率測量、色譜圖等測量功能
多達5條跡線測量顯示
相位噪聲-110dBc/Hz(偏移10kHz)
LED背光超大顯示，中英文操作菜單，前置放大器
多種通信接口：USB、LAN、VGA、GPIB、RS232
高亮度的 8.4英寸大屏幕，畫面清晰
型號及對比
|
基本功能 |
UTS3070 |
UTS3070D |
|
頻率 |
||
|
頻率范圍 |
9kHz～7.5GHz |
|
|
頻率分辨率 |
1Hz |
|
|
頻率讀數精度 |
±(頻標讀數*頻率基準精度+1%*掃寬+10%*RBW+0.5* |
|
|
[掃寬/(掃描點-1）]+1Hz) |
||
|
內部基準(10MHz) |
老化率 ＜1ppm/年；溫漂 ＜0.5ppm(15℃至35℃) |
|
|
分辨率帶寬(RBW) |
||
|
范圍(＜10Hz為選件) |
1Hz～500kHz ，1MHz，3MHz |
|
|
選擇性(60dB/3dB) |
RBW≤500kHz; ＜5:1 典型值(數字實現，接近高斯形狀） |
|
|
精度 |
RBW≤500kHz，＜5% 典型值 |
|
|
視頻帶寬(VBW) |
10Hz至3MHz，1-3-10 序列 |
|
|
顯示平均噪聲電平(1Hz分辨率帶寬，射頻衰減器0dB) |
||
|
前放關 |
100kHz～1MHz：<-95dBm-3×(f/100kHz)dB |
|
|
100kHz～10MHz：<-125dBm |
||
|
10MHz～2GHz：<-133dBm |
||
|
2GHz～3.4GHz：<-130dBm |
||
|
3.4GHz～5GHz：<-133dBm |
||
|
5GHz～7.5GHz： <-127dBm |
||
|
前放開 |
100kHz～1MHz：<-110dBm-3×(f/100kHz)dB |
|
|
100kHz～10MHz：<-140dBm |
||
|
10MHz～2GHz：<-148dBm |
||
|
2GHz～3.4GHz：<-143dBm |
||
|
3.4GHz～5GHz：<-145dBm |
||
|
5GHz～7.5GHz：<-138dBm |
||
|
相位噪聲(fc=500MHz) |
||
|
頻偏 30kHz |
-80dBc/Hz |
|
|
頻偏 100kHz |
-90dBc/Hz |
|
|
頻偏 1MHz |
-110dBc/Hz |
|
|
掃描時間 |
||
|
掃寬（100Hz≤SPAN≤3GHz） |
10ms至3000s |
|
|
零掃寬 |
1ms至3000s |
|
|
掃描模式 |
連續，單次 |
|
|
觸發 |
||
|
觸發源 |
自動，視頻，外部 |
|
|
外部觸發電平 |
5V TTL 電平(典型值) |
|
|
頻率計數器 |
||
|
分辨率 |
1Hz，10Hz，100Hz，1kHz |
|
|
不確定度 |
頻率讀數 x 頻率基準進度+計數分辨率 |
|
|
幅度精度(20℃至30℃) |
||
|
綜合幅度精度(90%) |
±1.5dB輸入信號范圍： -50dBm 至 0dBm |
|
|
幅度 |
||
|
大輸入電平 |
平均連續功率：+27dBm |
|
|
大直流輸入電壓 |
50Vdc |
|
|
輸入衰減器范圍 |
0~30dB,3dB 步進 |
|
|
1dB壓縮點 |
+10dBm |
|
|
雜散和剩余響應 |
||
|
TOI(三階失真) |
＞30MHz:﹢15dBm |
|
|
SHI(二階失真) |
+30dBm |
|
|
輸入相關雜散信號 |
＜-60dBm |
|
|
剩余響應 |
＜-85dBm |
|
|
跟蹤源 |
||
|
頻率范圍 |
-- |
100kHz 至 3.2GHz |
|
輸出功率 |
-- |
-30dBm至0dBm,1dB 步進 |
|
輸出平坦度 |
跟蹤信號源(100kHz 至3.2GHz)：±3dB |
跟蹤信號源(100kHz 至 3.2GHz)：±3dB |
|
獨立信號源(150MHz至3.2GHz)：±3dB |
||
|
輸入/輸出 |
||
|
射頻輸入 |
N型陰性(50Ω) |
|
|
USB |
USB Host，USB Device |
|
|
LAN |
10/100 Base-T，RJ-45連接器 |
|
|
RS-232 |
9引腳，D-SUB(陽頭) |
|
|
AM/FM解調 |
耳機插孔 |
|
|
基準輸入/輸出 |
10MHz，BNC陰頭，輸入：0dBm 至 +10dBm；輸出：0dBm±2dB |
|
|
VGA |
640*480,60Hz,15引腳，D-SUB(陰頭) |
|
|
外觸發輸入 |
BNC陰頭，5V TTL電平(±10V，100mA大) |
|
|
一般特征 |
||
|
內部數據存儲器 |
128MB |
|
|
電源 |
輸入電壓：100VAC~240VAC；頻率：40Hz～60Hz；大功耗：30W |
|
|
顯示 |
8.4英寸 TFT LCD,VGA(800×600) |
|
|
機身顏色 |
白+灰 |
|
|
機身重量 |
6.5 Kg |
|
|
機身尺寸(W×H×D) |
390mm × 182mm ×230mm |
|
|

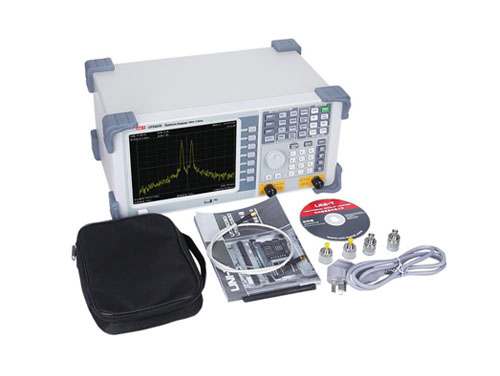

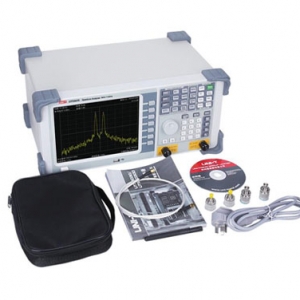

標準配件 |
電源線，N/SMA轉換器，N/BNC轉換器,射頻電纜，天線 |
|
|
標準包裝 |
紙箱，中文說明書 |
|
|
標準包裝數量 |
1 臺 |
|
|
標準包裝尺寸(L×W×H) |
480mm × 380mm × 285mm |
|
|
標準包裝箱毛重 |
9.3 Kg |
|
|
可選配件 |
USB-GPIB |
|
