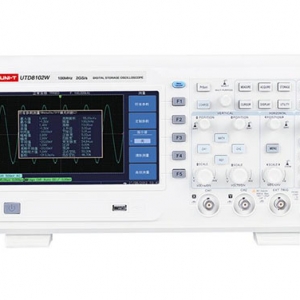

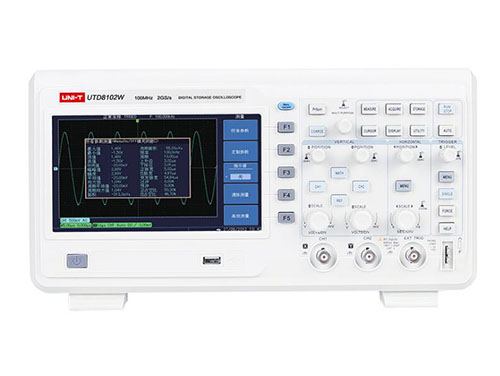

UTD8000B系列是一款高性價比工業型數字存儲示波器，集數字示波器、邏輯分析儀、數字萬用表、數字頻率計于一體的混合型測試設備。的雙時基功能，的波形細節測試和分析能力。
UTD8000B系列特點：
提供2個模擬通道，2GSa/s實時采樣率
彈出式菜單顯示，方便操作
內置FFT及數字濾波功能
自動測量24種波形參數和參數測量定制功能
內置16通道邏輯分析功能，3位半數字萬用表
多種波形數學運行功能（包括：加、減、乘、除）
的XY方式，可同時顯示波形和李沙育圖形
雙時基功能，的波形細節觀察和分析能力
包括采樣功能，更直觀地顯示載波被幅度調制后的細節
|
型號 |
UTD8062B |
UTD8102B |
UTD8202B |
UTD8302B |
|||
|
模擬帶寬 |
60MHz |
100MHz |
200MHz |
300MHz |
|||
|
通道 |
2 |
||||||
|
采樣率 |
2GS/s |
||||||
|
上升時間 |
≤5.8ns |
≤3.5ns |
≤1.8ns |
≤1.2ns |
|||
|
存儲深度 |
24kpts（每通道） |
||||||
|
波形捕獲率 |
≥2,000wfms/s |
||||||
|
垂直靈敏度 |
1mV/div～10V/div |
2mV/div～5V/div |
2mV/div～5V/div |
||||
|
時基范圍 |
5ns/div～50s/div |
2ns/div～50s/div |
1ns/div～50s/div |
||||
|
觸發 |
|||||||
|
觸發頻率計 |
6位觸發頻率計 |
||||||
|
觸發類型 |
邊沿、脈寬、視頻、斜率、交替 |
||||||
|
觸發電平范圍 |
內部 |
距屏幕中心±8div |
|||||
|
EXT |
±800mV |
||||||
|
EXT/5 |
±4V |
||||||
|
釋抑范圍 |
96ns～1.5s |
||||||
|
邊沿觸發 |
|||||||
|
邊沿類型 |
上升、下降、上升&下降 |
||||||
|
脈寬觸發 |
|||||||
|
觸發模式 |
正脈寬(大于,小于,等于)；負脈寬 (大于,小于,等于) |
||||||
|
脈沖寬度范圍 |
20ns～10s |
||||||
|
視頻觸發 |
|||||||
|
信號制式和行/場 |
支持標準的NTSC和PAL廣播制式,行數范圍是1～525(NTSC)和1～625(PAL) |
||||||
|
頻率（視頻觸發類型） |
|||||||
|
斜率觸發 |
|||||||
|
觸發模式 |
(大于,小于,等于)正斜率、(大于,小于,等于)負斜率 |
||||||
|
壓擺率范圍 |
40pV/μs～50V/μs |
||||||
|
測量 |
|||||||
|
光標 |
手動模式 |
光標間電壓差（ΔV)，光標間時間差（ΔT)，ΔT的倒數（Hz）（1/ΔT) |
|||||
|
追蹤模式 |
波形點的電壓值和時間值 |
||||||
|
自動測量模式 |
允許在自動測量時顯示光標 |
||||||
|
自動測量 |
幅值、大值、小值、值、底端值、中間值、峰峰值、幅度、平均值、均方根值、周期均方根值、面積、周期面積、頻率、周期、上升沿、下降沿、正脈寬、負脈寬、突發脈寬、過沖、預沖、占空比、負占空比、正占空比、延遲（ 測量）、相位（測量） |
||||||
|
數學操作 |
加、減、乘、除、反相 |
||||||
|
存儲波形 |
10組波形、10種設置 |
||||||
|
FFT |
Window |
Hanning、Hamming、Blackman、Rectangular |
|||||
|
采樣點 |
1024 points |
||||||
|
李沙育圖形 |
帶寬 |
100MHz |
|||||
|
萬用表指標 |
|||||||
|
基本功能 |
量程 |
基本精度 |
|||||
|
直流電壓 |
400mV/4V/40V/400V |
±（1％+2） |
|||||
|
交流電壓 |
4V/40V/400V |
±（1.2％+5） |
|||||
|
直流電流（A）(外接轉換器) |
4mA/40mA/400mA/4A |
±（1.0％+5）4A: ±（1.5％+5） |
|||||
|
電阻 |
400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ |
±（1.5％+5） |
|||||
|
通斷檢測 |
<70.0Ω |
||||||
|
二管 |
正向壓降0.5V-0.8V |
||||||
|
大顯示 |
3999 |
||||||
|
自動量程 |
√ |
||||||
|
邏輯分析儀 |
|||||||
|
通道數 |
16通道 |
||||||
|
采樣率 |
200MS/s |
||||||
|
存儲深度 |
512k |
||||||
|
大輸入電壓 |
±40Vpeak |
||||||
|
小電壓擺幅 |
1.2Vpp |
||||||
|
觸發方式 |
碼型觸發：D0～D15，選擇H、L、X、上升、下降 |
||||||
|
持續時間觸發： D0～D15 |
|||||||
|
選擇:H、L、X |
|||||||
|
限定符：大于、小于、等于 |
|||||||
|
時間設置：20ns～10s |
|||||||
|
其它 |
|||||||
|
接口功能 |
標配：USB-Host、USB-Device、Pass/Fail、LA、DMM；選配：LAN |
||||||
|
一般參數 |
|||||||
|
電源 |
100V～240VACrms，50Hz/60Hz |
||||||
|
LCD尺寸 |
5.7英寸TFT LCD, QVGA(320×240) |
||||||
|
機身顏色 |
象牙白+灰色 |
||||||
|
機身重量 |
3.8kg |
||||||
|
機身尺寸(W×H×D) |
337mm×190mm×180mm |
||||||
|
標準配件 |
探頭×2(1:1,10:1可切換)、邏輯分析儀探頭、電流/電壓轉換器、萬用表表筆、國標電源線、USB數據線、軟件光盤 |
||||||
|
標準包裝 |
紙箱 |
||||||
|
標準包裝數量 |
2臺 |
||||||
|
標準包裝尺寸(L×W×H) |
540mm×425mm×325mm |
||||||
|
標準包裝箱毛重 |
13.7kg |
||||||
|
可選配件 |
LAN接口 |
||||||
