型號

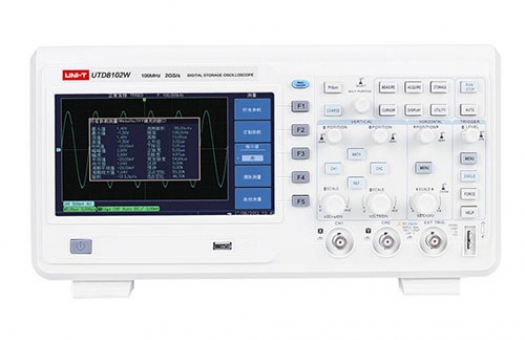

   UTD8102W

  UTD8202W

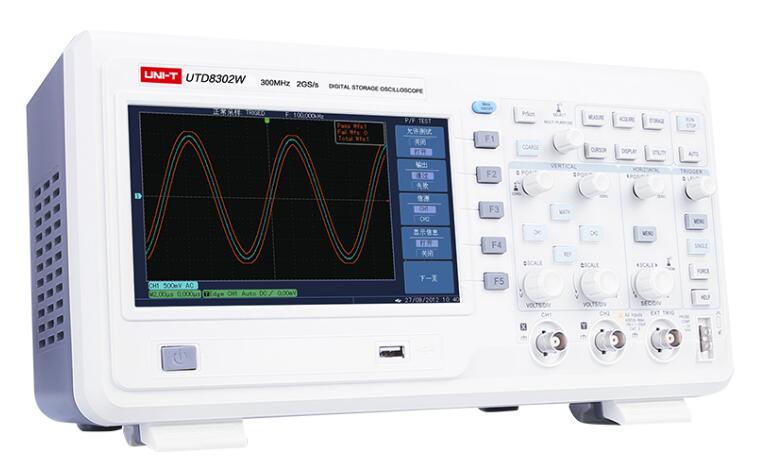

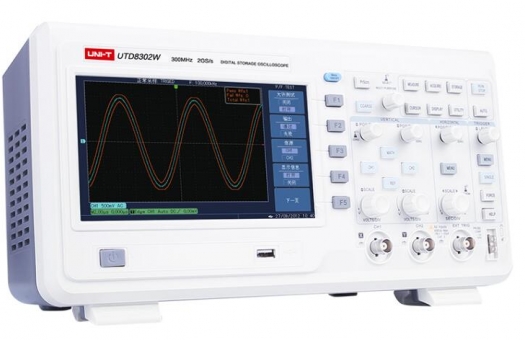

   UTD8302W

通道

                     2

采樣率

                     2GS/s

帶寬

    100MHz

    200MHz

   300MHz

存儲深度

24Mpts(每通道)

波形捕獲率

≥150,000wfms/s

垂直靈敏度范圍（V/div)

2mV/div ～ 5V/div

時基范圍（s/div)

2ns/div～50s/div

1ns/div～50s/div

存儲方式

設置、波形、位圖、CSV

觸發

觸發頻率計

6位觸發頻率計

觸發類型

邊沿、脈寬、視頻、斜率、交替

觸發電平范圍

內部

距屏幕中心±8div

EXT

±800mV

EXT/5

±4V

釋抑范圍

96ns~1.5s

邊沿觸發

邊沿類型

上升、下降、上升&下降

脈寬觸發

觸發模式

正脈寬 (大于,小于,等于)；負脈寬 (大于,小于,等于)

脈沖寬度范圍

20ns~10s

視頻觸發

信號制式和行/場 頻率

（視頻觸發類型）

支持標準的NTSC、PAL，行數范圍是1~525(NTSC)和1~625(PAL/SECAM)

斜率觸發

觸發模式

(大于,小于,等于)正斜率、(大于,小于,等于)負斜率

時間設置

20ns～10s

測量

光標

手動模式

光標間電壓差（ΔV)，光標間時間差（ΔT)，ΔT的倒數（Hz）（1/ΔT), 比率，相位。

追蹤模式

波形點的電壓值和時間值

自動測量模式

允許在自動測量時顯示指示測量值的光標

自動測量

峰值、幅值、大值、小值、值、底端值、中間值、平均值、均方根值、周期平均值、周期均方根、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、面積、周期面積、延遲、相位

數學操作

加、減、乘、除、反相

存儲波形

10組波形、10種設置

FFT

Window

Hanning、Hamming、Blackman、Rectangular

采樣點

1024 points

顯示

顯示類型

7" TFT LCD

顯示分辨率

WVGA(800×480)

波形顯示區

水平12div × 垂直8div

其它

接口功能

USB Host、USB Device

一般參數

電源

100～240VACrms，45～440Hz

LCD尺寸

7英寸TFT LCD ,WVGA(800×480)

機身顏色

象牙白+灰色

機身重量

3.8 kg

機身尺寸(W×H×D)

337mm×190mm×180mm

標準配件

探頭×2(1:1,10:1可切換)、國標電源線、USB數據線、軟件光盤

可選配件

LA模塊

標準包裝

紙箱

標準包裝數量

2臺

標準包裝尺寸（L×W×H）

540mm×425mm×325mm

機身重量

13.7 kg
