基本功能

技術指標

型號

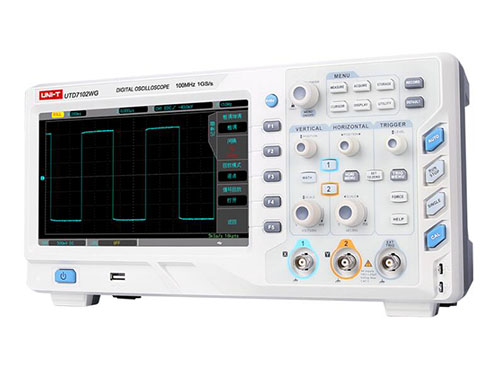

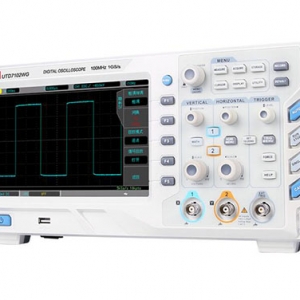

UTD7072WG

UTD7102WG

采樣

采樣方式

實時采樣、等效采樣

采集模式

采樣、峰值檢測、平均、高分辨率

實時采樣率

1GS/s(單通道)，500MS/s(雙通道)

平均值

所有通道同時達到N次采樣后，

N 次數可在2、4、8、16、32、64、128、256、512

存儲深度

32Mpts(自動、32kpts、320kpts、3.2Mpts、32Mpts)

輸入

通道數

雙通道

輸入耦合

直流、交流、接地

輸入阻抗

（1MΩ± 1%）||（22 pF± 3 pF）

探頭衰減系數

1m×，2m×，5m×，10m×，20m×，50m×，100m×，200m×，500m×，

1×，2×，5×，10×，20×，50×，100×，200×，500×，1000×

大輸入

CAT I 300 Vrms，CAT II 100 Vrms，瞬態過壓1000 Vpk

電壓（1MΩ）

垂直

帶寬

DC 至 70 MHz

DC 至 100 MHz

單次帶寬

DC 至 70 MHz

DC 至 100 MHz

垂直分辨率

8bit

垂直檔位

1mV/div 至20 V/div（1 MΩ）

偏移范圍

±8div [顯示垂直移位讀數(div)]

帶寬限制

20 MHz

低頻響應

≤5 Hz（在BNC上），（交流耦合，-3dB）

上升時間

≤5ns

≤3.5ns

直流增益度

<5 mV：±4%，≥5 mV：±3%

單位

V/A ，默認為：V

通道隔離度

直流至大帶寬：>40 dB

水平

時基精度

≤± （50 + 2 × 使用年限）ppm

延遲范圍

預觸發（負延遲）：≥1 屏幕寬度，后觸發（正延遲）：1 s 至50 s

時基模式

Y-T、X-Y、Roll

波形捕獲率

≥30,000wfms/s

觸發

觸發類型

邊沿觸發、脈寬觸發、欠幅觸發、超幅觸發、斜率觸發、視頻觸發

觸發電平范圍

內部距屏幕中心±15 格；EXT ± 6 V，觸發電平范圍可調

觸發模式

自動、普通、單次

釋抑范圍

100 ns 至10 s

觸發耦合

直流耦合：通過輸入信號的交流和直流成分

交流耦合：阻擋輸入信號的直流成分

高頻抑制：1.23 MHz

低頻抑制：680 kHz

噪聲抑制：降低波形噪聲（10 mV/div～20 V/div，直流耦合觸發靈敏度減小2倍）

邊沿觸發

邊沿類型

上升、下降、上升&下降

交替觸發

CH1觸發

邊沿、脈寬、視頻（PAL,NTSC)

CH2觸發

邊沿、脈寬、視頻（PAL,NTSC)

時基檔調節

雙通道支持時基獨立可調

欠幅脈沖觸發

脈寬條件

大于、小于、等于

性

正脈沖、負脈沖

脈寬范圍

20 ns 至10 s

超幅脈沖觸發

超幅類型

上升沿、下降沿、上升&下降

觸發位置

超幅進入、超幅退出、超幅時間

超幅時間

20 ns 至10 s

脈寬觸發

脈沖條件

正脈寬（大于、小于、指定區間內）

負脈寬（大于、小于、指定區間內）

脈沖寬度

20 ns 至10 s

斜率觸發

斜率條件

正斜率（大于、小于、指定區間內）

負斜率（大于、小于、指定區間內）

時間設置

20 ns 至10 s

視頻觸發

信號制式

支持標準的NTSC、PAL廣播制式，行數范圍是1至525

行頻范圍

（NTSC）和1 至625（PAL）

測量

光標

手動模式

光標間電壓差（△V）

光標間時間差（△T）

△T 的倒數（Hz）（1/△T）

追蹤模式

波形點的電壓值和時間值

自動測量模式

允許在自動測量時顯示光標

自動測量

大值、小值、峰峰值、值、幅值、周期平均值、平均值、周期均方根、均方根、面積、周期面積、過沖、預沖、上升前激、下降前激、頻率、周期、上升時間、下降時間、脈寬、正脈寬、負脈寬、突發脈寬、正占空比、負占空比、相位、FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF，共34種測量參數

測量數量

同時顯示5種測量

測量范圍

屏幕或光標

測量統計

平均值、大值、小值、標準差和測量次數

頻率計

硬件6位頻率計

數學運算

波形計算

A+B、A-B、A×B、A/B、FFT

FFT窗類型

Rectangle、Hanning、Blackman、Hamming

FFT垂直刻度

Vrms、dBVrms

數字濾波

低通、高通、帶通、帶阻

存儲

設置

20組設置(內部)、200組設置(U盤)

波形

20組波形(內部)、普通/深存儲200組波形(U盤)、深存儲CSV(U盤)

位圖

支持一鍵拷屏至U盤

波形錄制與記錄

波形錄制

單通道錄制原始數據8000幀，雙通道可同時錄制原始數據4000幀；

且時間間隔可調：100.00ms~1000s，調節時間間隔可選粗調/細調。

波形記錄器

1、雙通道可同時錄制波形；

2、掃描模式下波形錄制數據：15Mpts，且時間間隔可調：1.00ms~1000s(可以使用上位機導出數據)，調節時間間隔可選粗調/細調。

3、回放模式：逐點、逐幀播放。

信號源

頻率

1Hz~5MHz

波形類型

正弦波，方波，三角波，脈沖波，鋸齒波

幅度

1mVpp~20Vpp

直流偏移

±5Vp

顯示

顯示類型

8寸 TFT LCD

顯示分辨率

800 水平×RGB×480 垂直像素

余輝時間

自動/短余輝/長余輝/

菜單保持

保持時間：1s、2s、5s、10s、20s、

顯示類型

點、矢量

實時時鐘

時間及日期（用戶可調）

屏幕保護

關閉/1分鐘/5分鐘/10分鐘/30分鐘/1小時

接口

接口

標配：USB-OTG、AUX Out(觸發輸出、通過/失敗)輸出；

選配：USB-LA邏輯分析儀模塊；數字萬用表模塊

探頭補償器輸出

輸出電壓

約3Vp-p

頻率

10Hz、100Hz、1kHz(默認)、10kHz、100kHz

校準快捷鍵

一鍵切換CAL，AUTO自動開啟識別通道信號(默認1kHz/3Vpp)

電源電壓

100V～240VACrms

頻率

50Hz/60Hz

保險絲

3A，T級，250V

環境

溫度范圍

操作：0℃～+40℃

非操作：-20℃～+70℃

冷卻方法

風扇強制冷卻

濕度范圍

操作：+35℃以下≤90％相對濕度；非操作：+35℃～+40℃ ≤60％相對濕度

海拔高度

操作：2000米以下；非操作：15，000米以下

尺寸(寬×高×深)

336mm×164mm×108mm

標配附件

符合所在國標準的電源線/USB 數據線/2套無源探頭(100MHz)/光盤(含用戶手冊和應用軟件)

選配件

16通道邏輯分析儀模塊/數字萬用表模塊
